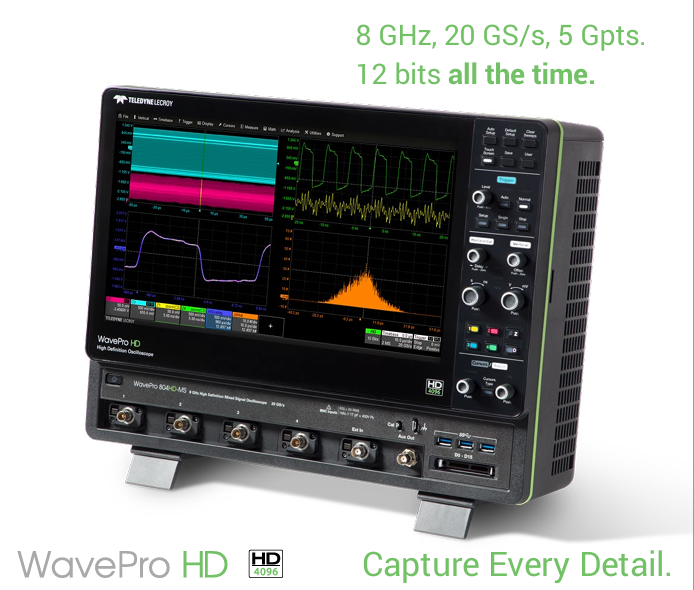

主要技术指标：

带宽：2.5GHz-8GHz

最大采样率：20GS/s

输入通道：4

分辨率：12-bit

内存：50Mpts-5分

最大内存：5 Gpts

长储存，不折中 WavePro HD 5-bit 示波器具有高达 12 Gpts的采集存储器，可捕捉长时间发生的事情，同时仍保持高采样率，以便查看更小的细节。

         更长的储存                                                     直观的导航                                                         无需妥协

WavePro HD 示波器包含复杂                               长内存和高采样率可捕捉毫秒级趋势和皮秒级                        WavePro HD能够以250GS/s的全采样率集

的采集和内存管理架构，可实现                              毛刺。WavePro HD 示波器包含一个高级用户                      20毫秒的数据，并且始终保持12为分辨率。

5Gpt采集快速响应。更多的内                                界面，可以轻松查找功能、使用时基刻度和位置                     内存较少的示波器需要以采样速率换取采集

存意味着对系统行为的更多可见性                           旋转直接导航或设置缩放轨迹并应用分析                               时间

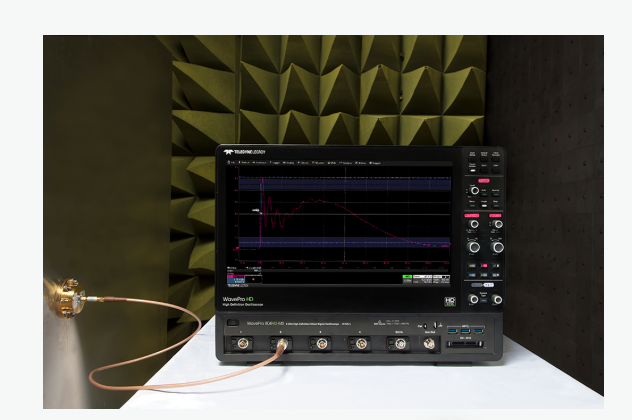

电磁兼容性（EMC/EMI）

WavePro HD 12-bit示波器的高采样率和长内存与Teledyne LeCroy的 专用EMC脉冲参数包相结合，可以准确的表征EMC测试信号

                 脉冲测量保真度                                             捕捉时间长                                                     EMC脉冲参数包

快速脉冲上升时间可能需要2.5至4GHz的                   WavePro HD结合了高采样率和超长内存                             可定制的测量提供符合特定EMC/ESD标准

带宽和非常高的采样率，以确保测量的可                    可以在一次采集中测量许多快速瞬态数据包                           的值。可以进行电平选择以忽略下冲、过冲

信度。WavePro HD 提供准确的表征，使                  从而实现快速简单的脉冲序列和瞬态测试。                           或尾部扰动。测量过滤可以限制测量集或忽

用20GS/s采样率，12-bit分辨率和0.5%                                                                                                               略不需要的扰动。

的增益精度。

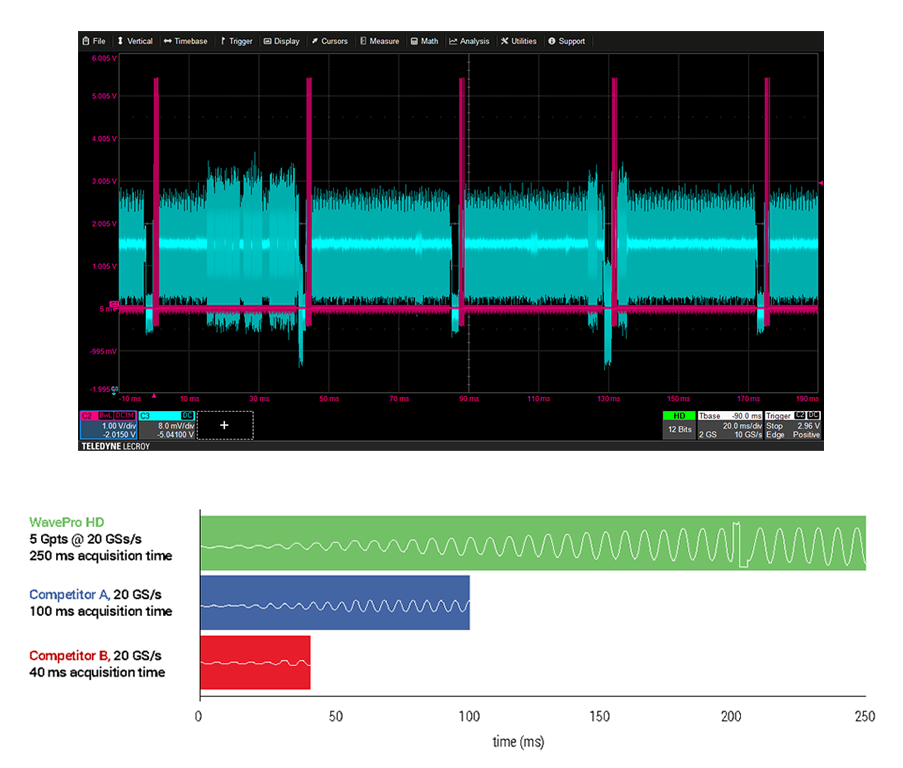

超长内存

WavePro HD 12bit示波器拥有高达5 Gpts的采集内存，能够捕捉长时间内发生的事件，同时仍能保持高采样率，以清晰呈现最细微的细节。

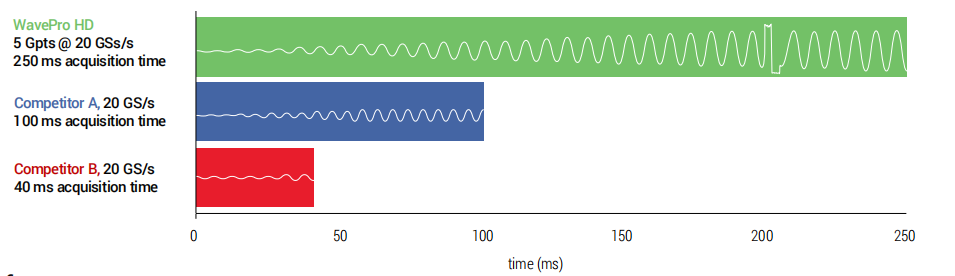

超长内存 WavePro HD高清示波器包含一个复杂的采集和存储管理架构，使5 Gpt采集快速响应。更多的内存意味着对系统行为的更深入了解。 操作简单 长存储器和高采样率可捕捉毫秒级趋势和微秒级故障。WavePro HD高清示波器配备了先进的用户界面，可以很容易地找到功能，使用时基刻度和位置旋钮直接导航，或设置变焦轨迹-无论您喜欢什么。轻松地将分析工具应用于任何类型的痕迹。 无妥协 WavePro HD能够以高达20 GS/s的采样率完整采集250毫秒的数据-一旦始终保持12位的分辨率。内存有限的示波器往往需要在采样率和采集时间之间做出权衡。
